Cảm biến nhiệt độ Pt100 dạng dây

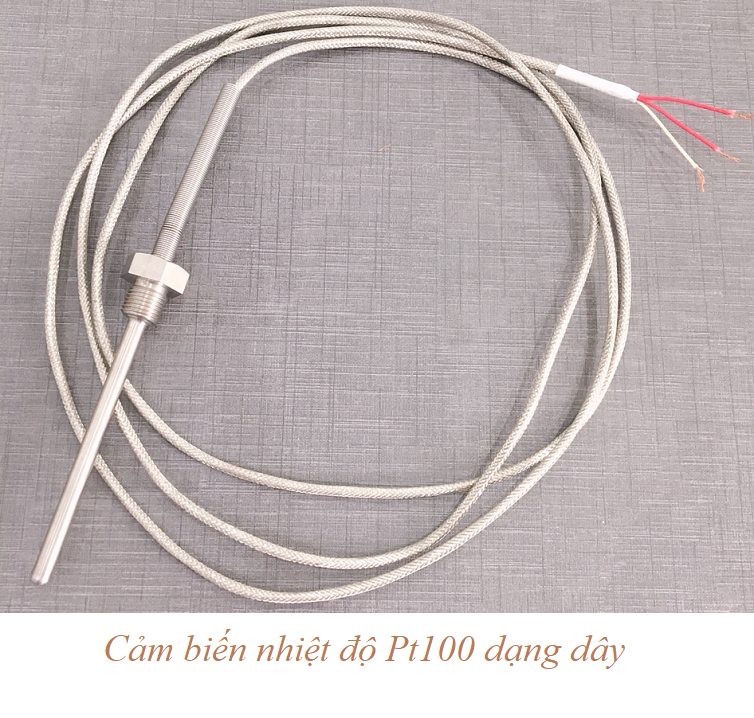

Dây dò nhiệt độ Pt100 3 dây

Giám sát nhiệt độ là một trong những yêu cầu được dùng nhiều nhất trong các nhà máy sản xuất . Việc chọn loại cảm biến nhiệt độ nào còn tuỳ thuộc vào khu vực cần đo , nhiệt độ bao nhiêu . Cảm biến nhiệt độ Pt100 hiện có 2 loại là loại đầu dò và loại dây dò, trong bài viết này chúng ta sẽ tìm hiểu về cảm biến nhiệt độ Pt100 dạng dây dò. Vậy cảm biến nhiệt độ Pt100 loại đầu củ hành và loại dây khác nhau ra sao? Trong trường hợp nào chúng ta sử dụng dạng dây thay cho dạng củ hành? Các loại cảm biến nhiệt độ dạng dây trên thị trường? Chúng ta sẽ tìm hiểu trong bài viết sau.

Dây dò nhiệt độ pt100
Dây dò nhiệt độ pt100

Ứng dụng cảm biến nhiệt độ Pt100 dạng dây:

Đây là loại cảm biến PT100 thường dùng ở những nơi đo nhiệt có diện tích nhỏ vì nó có thể uốn cong nên có thể đo ở những nơi mà loại đầu củ hành không đưa vào được. Tuy nhiên cảm biến nhiệt độ Pt100 dạng dây có nhược điểm là độ chính xác không cao và chỉ đo được nhiệt độ trong mức 4000C trở lại.

So sánh Cảm biến nhiệt độ Pt100 dạng dây dò với dạng đầu củ hành?

Cảm biến nhiệt độ Pt100 dạng đầu củ hànhCảm biến nhiệt độ Pt100 dạng dây dò

– Đo được nhiệt độ cao trong nước nóng hoặc hơi nóng với nhiệt độ lên đến 8500C

– Thiết kế chắc chắn, gắn trực tiếp vào vị trí cần đo

– Tín hiệu chuyển về đều và ổn định

– Có diện tích lớn thường được đặt trong các đường ống lớn hoặc khu vực đo nhiệt có diện tích rộng như lò hơi , ống khói…

– Có thể đo được nhiệt độ dưới 4000C.

– Độ chính xác không cao vì có độ dao động của đầu đo.

– Được dùng ở những nơi đo nhiệt có diện tích nhỏ vì nó có thể uốn cong nên có thể đo ở những nơi mà loại đầu củ hành không đưa vào được.

So sánh giữa đầu dò nhiệt pt100 và dây dò nhiệt pt100

Thông số kỹ thuật cảm biến nhiệt độ Pt100 dạng dây dò:

  • Dãy đo nhiệt độ : 0…400 độ C
  • Kết nối ren hoặc không ren
  • Chiều dài que đo : 30mm, 50mm, 100mm, 200mm
  • Đường kính que đo : 4mm, 6mm, 8mm
  • Dây ra tín hiệu : 2 dây, 3 dây, 4 dây

Các loại cảm biến nhiệt độ Pt100 dạng dây:

Tùy theo từng trường hợp và cách sử dụng, ta có các loại cảm biến nhiệt độ dạng dây dò khác nhau: Cảm biến nhiệt độ Pt100 cho phòng thí nghiệm,  loại dây không ren, loại dây có kết nối ren, dạng vòng bi, dạng đầu ruồi, tuỳ biến góc xoay.

Cảm biến nhiệt độ Pt cho phòng thí nghiệm:

Cảm biến nhiệt độ pt100 dạng dây trong phòng thí nghiệm
Cảm biến nhiệt độ pt100 dạng dây trong phòng thí nghiệm

-Là loại cảm biến PT100 thường dùng cho phòng thí nghiệm hay QC để kiểm tra nhiệt độ thực tế dạng cầm tay. Đầu dò có một tay cầm bằng nhựa đầy thủy tinh và một cáp nối dài.

-Nhược điểm là chỉ dùng trong một khoảng thời gian ngắn với nhiệt độ chịu được cao nhất là 400.

Cảm biến nhiệt độ Pt100 loại dây không ren:

Cảm biến nhiệt độ Pt100 dạng dây loại không ren
Cảm biến nhiệt độ Pt100 dạng dây loại không ren

-Thường được dùng cùng với ống bảo vệ ( thermowell ) khi cần đo trong môi trường hóa chất dễ ăn  mòn, cảm biến sẽ nằm trong ống bảo vệ để đo nhiệt độ. Đối với loại này, ta chỉ cần chọn phần đường kính và chiều dài que dò vừa đủ để đưa vào chỗ cần đo là được.

-Nhiệt độ đo được từ 400oC trở xuống tương ứng với khả năng chịu nhiệt của dây.

Cảm biến nhiệt độ Pt100 dạng dây có kết nối ren:

Cảm biến nhiệt độ Pt100 dạng dây có ren
Cảm biến nhiệt độ Pt100 dạng dây có ren

Loại cảm biến nhiệt độ Pt100 có kết nối ren có thể thay thế cho loại Pt100 dạng củ hành với nhiệt độ làm việc 0-400oC hoặc -50…250oC tuỳ theo vật liệu của cảm biến. Thiết kế của loại này khá chắc chắn, có phần ren kết nối để vặn trực tiếp vào vị trí cần đo.

Cảm biến nhiệt độ dạng vòng bi:

Cam biến nhiệt độ Pt100 dạng vòng bi
Cam biến nhiệt độ Pt100 dạng vòng bi

-Dùng để đo nhiệt độ trong các motor hoặc gối đỡ hay các ổ trục bạc đạn . Cáp bảo vệ được làm bằng lo xo với vật liệu thép không rỉ .

Cảm biến nhiệt độ dạng đầu ruồi:

Cảm biến đo nhiệt độ Pt100 dạng đầu ruồi
Cảm biến đo nhiệt độ Pt100 dạng đầu ruồi
  • Ứng dụng của cảm biến đo nhiệt độ PT100 loại dây RBA được dùng để đo nhiệt ở những vị trí ngắn, do cấu tạo có lò xo có thể chịu được va đập trong giới hạn cho phép.
  • Đường kính đầu dò : phi 5 mm, phi 6 mm, phi 8 mm
  • Chiều dài que đo (Lg) : 10mm, 15mm, 30mm
  • Chiều dài dây (Lc) : 1 mét hoặc đặt hàng theo yêu cầu khách hàng.

Cảm biến nhiệt độ Pt100 dạng dây đo tùy biến góc xoay:

Cảm biến nhiệt độ Pt100 dạng dây tùy biến góc xoay
Cảm biến nhiệt độ Pt100 dạng dây tùy biến góc xoay

Một số khu vực có chiều sâu hạn chế đòi hỏi cảm biến phải phải điều chỉnh được góc xoay và độ dài ngắn của đầu cảm biến . Một sự lựa chọn phù hợp trong trường hợp này là loại có thể tuỳ chỉnh góc quay được theo yêu cầu .

Mua cảm biến nhiệt độ pt100 dạng dây ở đâu?

Bài viết trên giới thiệu một vài loại cảm biến nhiệt độ PT100 cơ bản phổ biến trên thị trường . Ngoài ra còn rất nhiều loại cảm biến nhiệt độ Pt100 khác mà chúng tôi chưa đề cập trong bài viết này . Hy vọng bài viết đã cung cấp được cho mọi người những kiến thức bổ ích về cảm biến nhiệt độ Pt100 dạng dây.

Để lựa chọn sản phẩm phù hợp với yêu cầu sử dụng của bạn, hãy liên hệ với chúng tôi. Công ty chúng tôi chuyên cung cấp các loại cảm biến nhiệt độ Pt100 dạng dây, đầu dò nhiệt pt100, cặp nhiệt điện loại K với số lượng kho luôn có sẵn.

Tất cả sản phẩm đều được bảo hành 1 đổi 1 nếu do lỗi kỹ thuật. Ngoài ra, chế độ miễn phí vận chuyển và hỗ trợ kỹ thuật tốt sẽ giúp bạn sử dụng thiết bị an tâm hơn.

Cần tư vấn chi tiết về sản phẩm hoặc báo giá xin vui lòng liên hệ:

Thông tin liên hệ:

Công ty TNHH Kỹ thuật tự động Hưng Phát

Số 12 – A2 Rosita Khang Điền, Phường Phú Hữu, Quận 9, TPHCM

Tư vấn kỹ thuật: 0987 0983 11 – Mr. Triết

Mail báo giá: triet.nguyen@huphaco.vn
